綜合布線
▲綜合集成傳輸所需的話音、數據等信號，避免了以往重復零散的線纜布放。
▲結構化的布線方式能根據實際需要靈活構造、調整所需的網絡模式。
▲高度的可管理性，有效提高整個網絡的可靠性并大幅降低管理費用。
▲模塊化的系統設計提供良好的系統擴展能力，適應企業發展的需要。
建筑物綜合布線系統由各種系列的部件組成，包括傳輸介質（全銅纜或光纜）、電路管理硬件（交叉連接區域和連接面板）、連接器、插座、適配器、傳輸電子設備（調制解調器、網絡中心單元、收發器等）、電氣保護裝置（電浪涌保護器）以及支持的硬件（安裝和管理系統的各類工具）。
綜合布線系統可劃分成以下幾個子系統：
▲工作區子系統(WORK AREA)：工作區子系統由終端設備連接到信息插座的連線組成，它包括連接器和適配器。
▲水平布線子系統(HORIZONTAL CABLING)：實現信息插座和管理子系統(跳線架)間的連接，常用NOR16905(BDN-PLUS)或24501940(BDNF)型8芯雙絞線實現這種連接。
▲管理子系統(TELECOMMUNICATIONS CLOSET)：管理子系統由交連、互連配線架組成。管理點為連接其它子系統提供連接手段。交連和互連允許將通訊線路定位或重定位到建筑物的不同部分，以便能更容易地管理通信線路。使在移動終端設備時能方便地進行插拔。
▲主干線子系統(BACKBONE CABLING)：實現計算機設備，交換機，控制中心與各管理子系統間的連接 ，常用介質是雙絞線電纜、光纜。
▲設備室子系統(EQUIPMENT ROMM)：設備子系統由設備間中的電纜、連接器和相關支撐硬件組成，它把公共系統設備的各種不同設備互連起來。該子系統將中繼線交叉連接處和布線交叉處與公共系統設備連接起來。

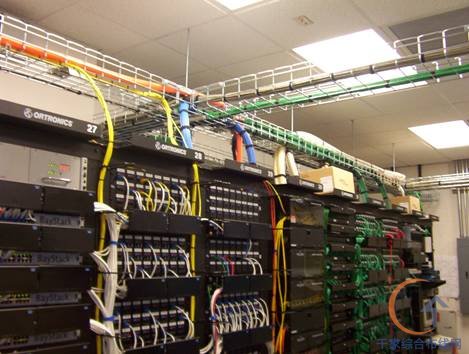

光纖 網絡 電話 線架結合在一起
